重庆通风管道加工厂谈通风管道施工时安装吊架有哪些规定?
时间:2025-08-13 22:19点击量:


重庆通风管道加工厂谈通风管道施工时安装吊架有哪些规定?

1、吊架间距与安装形式

水平风管

直径或长边≤400mm:吊架间距≤4m;>400mm:间距≤3m。

螺旋风管:间距可延长至5m(≤400mm)或3.75m(>400mm)。

薄钢板法兰风管:间距≤3m。

矩形风管:立面与吊杆间隙≤150mm,吊杆距风管末端≤1m。

水平弯管:500mm范围内设1个支架;支管距干管1200mm内设1个支架。

垂直风管

间距≤4m,且单根直管至少设2个固定点。

长度≥1000mm:必须设2个固定点。

特殊材质风管:

酚醛/聚氨酯铝箔复合板:垂直支架间距≤2400mm,每根立管支架≥2个。

玻璃纤维复合板:垂直支架间距≤1200mm。

无机玻璃钢风管:垂直支架间距≤3000mm。

2、根据风机,空调机组,风扇板等设备的支架和吊架的设计要求,设置隔振器,通风管道的其品种和规格应符合设计和产品技术文件的要求。

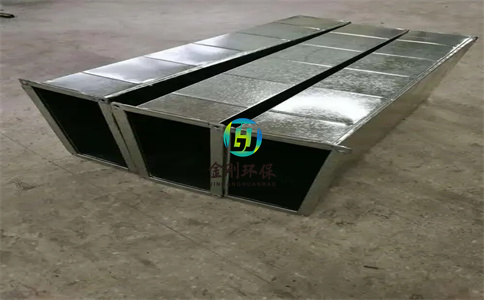

重庆通风管道加工厂谈通风管道施工时安装吊架有哪些规定?(图1)

3、风道应垂直安装,间距不超过4米。单根直管应至少有两个固定点。

4、对于长度超过20米的水平悬挂风道,在通风管道施工期间至少应设置一个防摇支架。

5、支架和吊架不应设置在风口,阀门,检查门和自动控制机构中,与风口或插头连接的距离不应小于200mm。

6、当水平悬挂主干管和干空气管道长度超过20m时,应设置防止摆动的固定点,每个系统应不小于1。

7、蒸汽水管应按标准图纸和规格及规格形式选择适合的强度和刚度,通风管道的直径或长度超过2500㎜超宽,超重专用风管分支,吊架应在规定的设计。

8、安装后,每个辅助支架和吊架的应力应均匀,无明显变形。空气管道或空调设备使用的可调隔振支架和吊架的拉伸或压缩量应根据设计要求进行调整。

以上就是重庆通风管道加工厂享讲解的通风管道相关知识的介绍,如有问题可以免费咨询,重庆金刚环保风管加工厂欢迎您!
